Micro DC bolygóműves hajtómű enkóderrel
Méret: 36 * (70 mm + L) (a tengely és a csatlakozó kivételével)
Tengely hossza: 20,0MM egyirányú tengely
Modell: CHP-36GP-555-ABHL
termékleírás
Modell | CHP-36GP-555-ABHLL állandó mágneses bolygó kódoló lassító motor |
Méret | 36 * (70 mm + L) (a tengely és a csatlakozó kivételével) |
Tengely hossza | 20,0 mm egytengelyes tengely |
Tengely átmérője | 8 mm D típusú tengelyes kettős golyóscsapágy pozicionáló szerkezet |
Feszültség | 12-24V |
Súly | Kb. 480 g, különböző paraméterek, a tömeg meghaladja a 10 gramm különbséget |

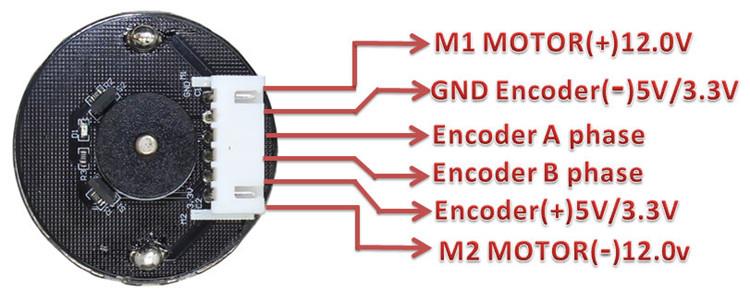

Vezeték specifikáció | XH2.54-6PIN csatlakozó |
Kódoló specifikáció | AB kétfázisú kódoló, 11 vonali alapjel feszültség 3,3 V vagy 5,0 V |
Termékparaméterek
Műszaki adatok | |||||||||||||
Modell ： CHP-36GP-555ABHL állandó mágneses szénkefe bolygó DC hajtóműves motor jeladóval | |||||||||||||
Feszültség: DC24.0V maximális teljesítmény 90w 24120 # | |||||||||||||
HÁNYADOS | 1: 5.2 | 01:14 | 01:19 | 01:27 | 01:51 | 1:71 | 1: 100 | 1: 139 | 1: 189 | 1: 264 | 1: 369 | 1: 515 | 1: 721 |
Terhelés nélküli áram （mA) | ≤500 | ≤500 | ≤500 | ≤500 | ≤500 | ≤500 | ≤500 | ≤500 | ≤500 | ≤500 | ≤500 | ≤500 | ≤500 |
Terheletlen fordulatszám (ford / perc) | 2300 | 855 | 630 | 440 | 235 | 165 | 120 | 89 | 63 | 45 | 30 | 23 | 16 |
Névleges nyomaték (kg / cm) | 4.00 | 10.00 | 14.0 | 21,0 | 35.0 | 48.0 | 50.0 | 50.0 | 50.0 | 60.0 | 60.0 | 60.0 | 60.0 |
Névleges fordulatszám （ford / perc) | 1820 | 675 | 504 | 355 | 195 | 130 | 95 | 65 | 50 | 35 | 25 | 18 | 13 |
Névleges áram （A) | ≤2.6 | ≤2.6 | ≤2.6 | ≤2.6 | ≤2.6 | ≤2.6 | ≤2.6 | ≤2.6 | ≤2.6 | ≤2.6 | ≤2.6 | ≤2.6 | ≤2.2 |
Szakaszok száma | 1stages | 2stages | 3stages | 4stages | |||||||||
Légsebesség hossza (mm) | 26.5 | 34.5 | 42.5 | 50.5 | |||||||||
Feszültség: DC12.0V maximális teljesítmény 30W 1260 # | |||||||||||||
HÁNYADOS | 1: 5.2 | 01:19 | 01:27 | 01:51 | 1: 100 | 1: 139 | 1: 264 | 1: 515 | |||||
Terhelés nélküli áram （mA) | ≤400 | ≤400 | ≤400 | ≤400 | ≤400 | ≤400 | ≤400 | ≤400 | |||||
Terheletlen fordulatszám (ford / perc) | 1150 | 315 | 220 | 115 | 60 | 43 | 23 | 11.5 | |||||
Névleges nyomaték (kg / cm) | 3.00 | 7.0 | 10.0 | 20.0 | 40.0 | 50.0 | 50.0 | 50.0 | |||||
Névleges fordulatszám （ford / perc) | 880 | 240 | 165 | 90 | 45 | 32 | 20 | 10.5 | |||||
Névleges áram （A) | ≤2.0 | ≤2.0 | ≤2.0 | ≤2.0 | ≤2.0 | ≤2.0 | ≤1.7 | ≤1.5 | |||||
Áramlási nyomaték (kg.cm) | ≥7 | ≥25 | ≥30 | ≥50 | nem haladhatja meg a 60 kg / cm-t | ||||||||
Áramlási áram （A） | ≤9.5 | ≤9.5 | ≤9.5 | ≤9.5 | ≤9.5 | ≤9.5 | ≤9.5 | ≤9.5 | |||||
Bolygómeghajtó pólusok | 1stages | 2stages | 3stages | 4stages | |||||||||
Légsebesség hossza (mm) | 26.5 | 34.5 | 42.5 | 42.5 | 42.5 | 42.5 | 50.5 | 50.5 | |||||
Csomagolás és szállítás
CSOMAG:
Normál exportkarton-csomagolás.
SZÁLLÍTÁSI IDŐ:
A megrendelés megerősítésétől számítva 3-20 napon belül a részletek kézbesítésének dátumát kell dönteni
gyártási szezon és rendelési mennyiség.
FIGYELEM:
Ha speciális vámkezelési okmányokra van szükség, kérjük, előzetesen vegye fel velünk a kapcsolatot megerősítés céljából.
